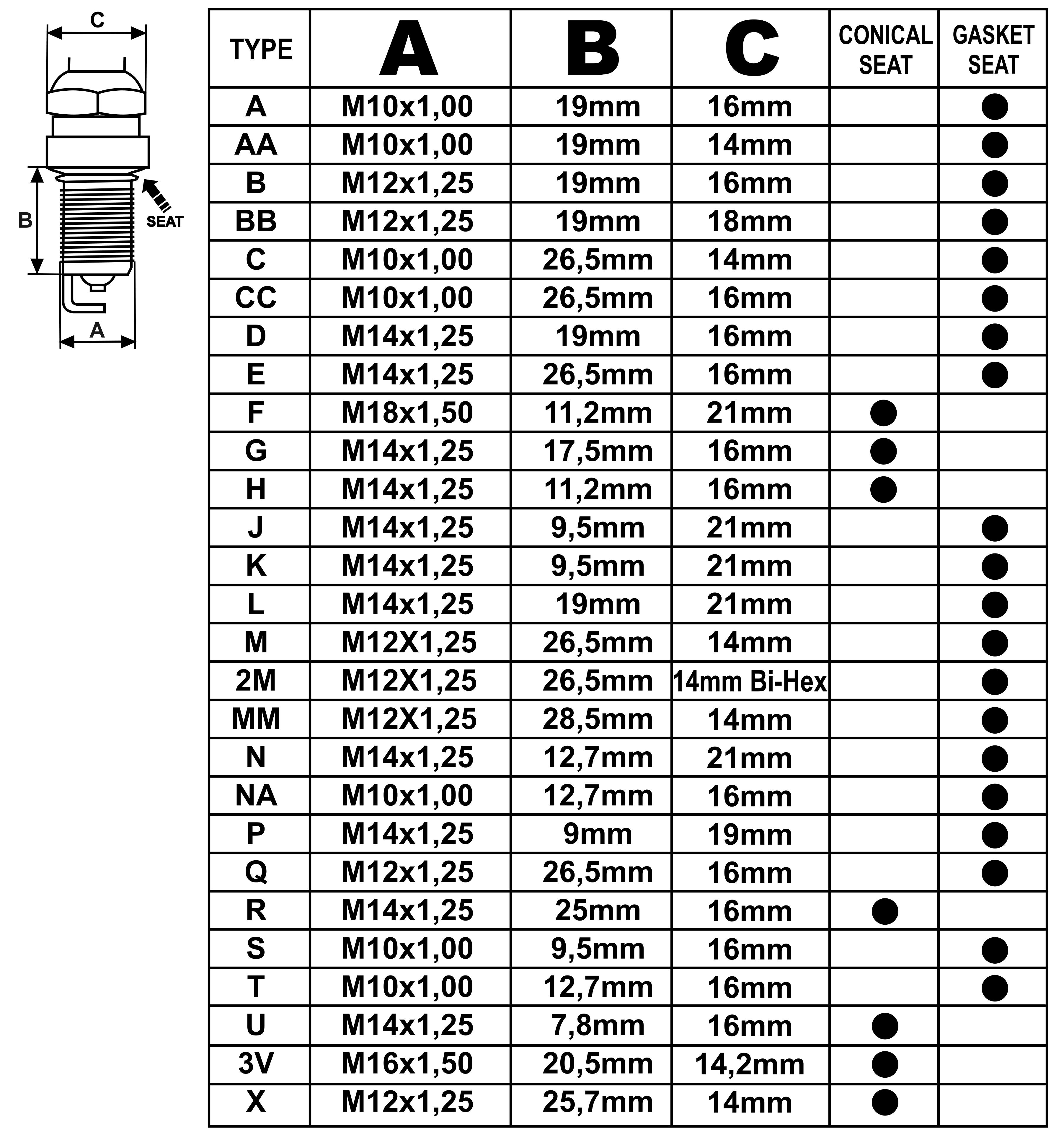

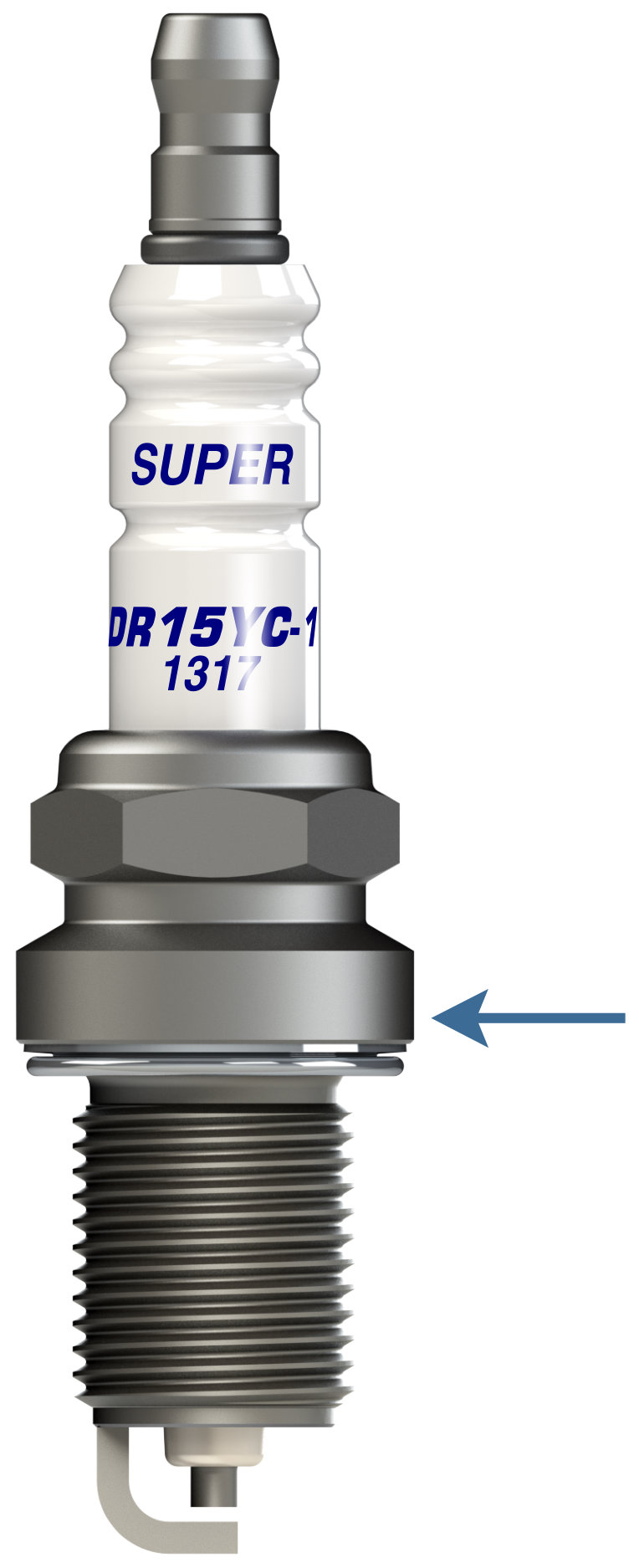

A
AA
B
BB
C
CC
D
E
F
G
H
I
J
K
L
M
2M
MM
N
NA
P
Q
R
S
T
U
3V
X

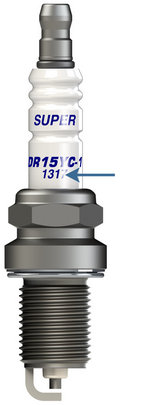

BOER15YC – 1

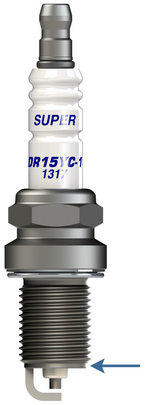

CONFIGURAÇAO DO CASTELO METÁLICO
Projeto estándar
O Castelo metálico estendido na câmara de combustão
P Threads from the middle of the threaded pin
BOER15YC – 1
CONEXÃO DA ALTA TENSÃO
Estándar (ISO 28741)
E Especial (VW)
BOER15YC – 1

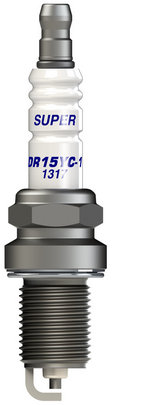

SUPRESSÃO DE RUIDOS
Sem resistor
R Com resistor
X Com resistor para baixa queima
BOER15YC – 1
GRAU TÉRMICO
19 QUENTE
18
17
16
15
14
13
12
11
10
09
08 FRIO
BOER15YC – 1

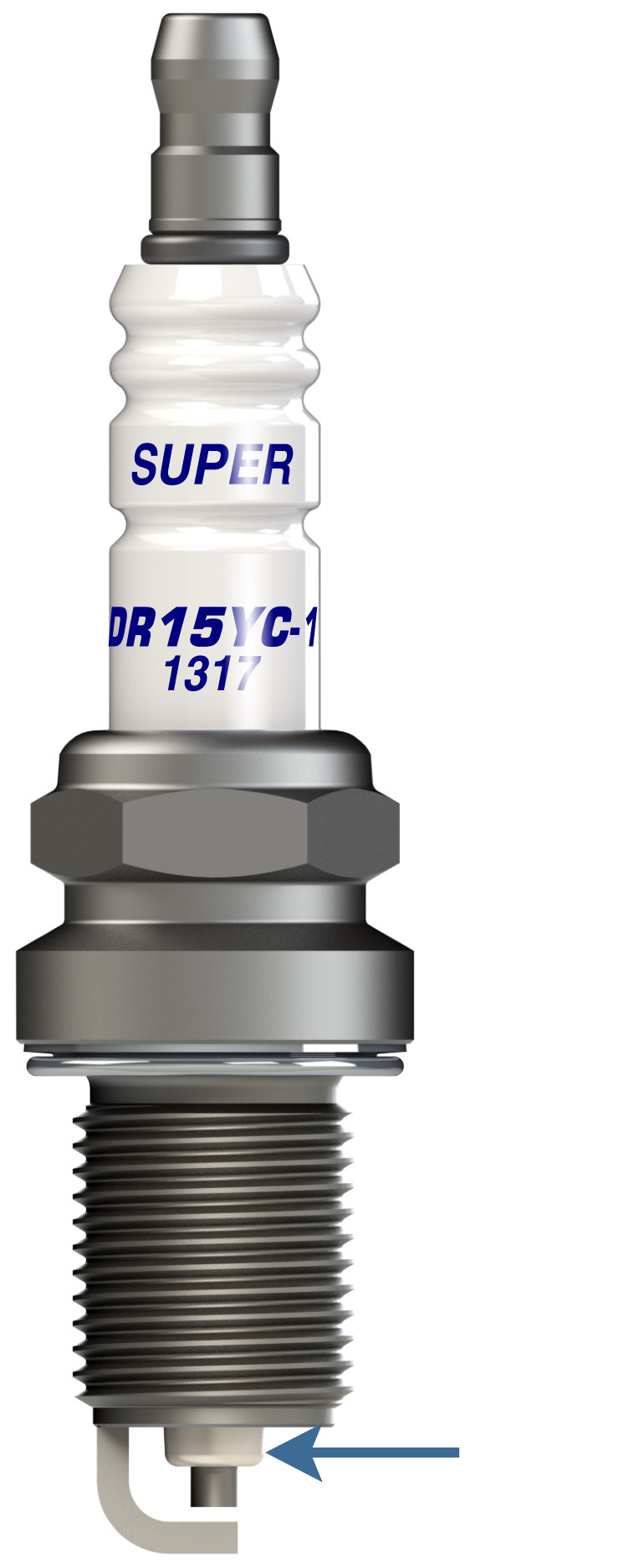

DESENHO DOS ELETRODOS
Isolador não projetado
Y Isolador projetado
L Isolador extremamente projetado
B Isolador reforçado
D Dois eletrodos laterais
T Três eletrodos laterais
Q Quatro eletrodos laterais
F Cinco eletrodos laterais
S Seis eletrodos laterais
G Faísca circular
X Um eletrodo auxiliar na ponta do isolador
Z Dois eletrodos auxiliares na ponta do isolador e faísca circular
M Projeto especial do folga entre eletrodos
BOER15YC – 1
MATERIAIS DOS ELETRODOS
Eletrodo central em liga de níquel
C Eletrodo central com núcleo de cobre
E Eletrodo lateral em liga de ítrio com núcleo de cobre
S Eletrodo central de prata
P Eletrodo central com contato de platina
IR Eletrodo central com contato de irídio
BOER15YC – 1
FOLGA ENTRE ELETRODOS (GAP)
Projeto estándar (0,4-0,8 mm)
- 1 1 1.0 – 1.1 mm
- 3 3 1.3 mm
- 5 5 1.5 mm
- T T Projeto especial
- 6 6 0.6 mm
- 8 8 0.8 mm
- 9 9 0.9 mm
